Una vez que se levanta la boquilla, el cabezal electrónico recibirá la señal de inicio del surtidor de combustible. Entonces el motor funcionará y la válvula se abrirá. El motor impulsa la bomba para succionar el combustible del tanque subterráneo. Una vez que se separa el aire, el combustible pasa por el medidor de flujo. El medidor de flujo impulsará el generador de pulsos para generar el pulso. Por cada movimiento del medidor de flujo, se emitirá combustible con volumen fijo, mientras que se generará cierto pulso. El cabezal electrónico calculará el volumen y el dinero después de obtener el pulso. Luego, el volumen, el dinero y el precio unitario del combustible se mostrarán en la pantalla principal. El combustible medido se entregará a latas o tanques calificados.

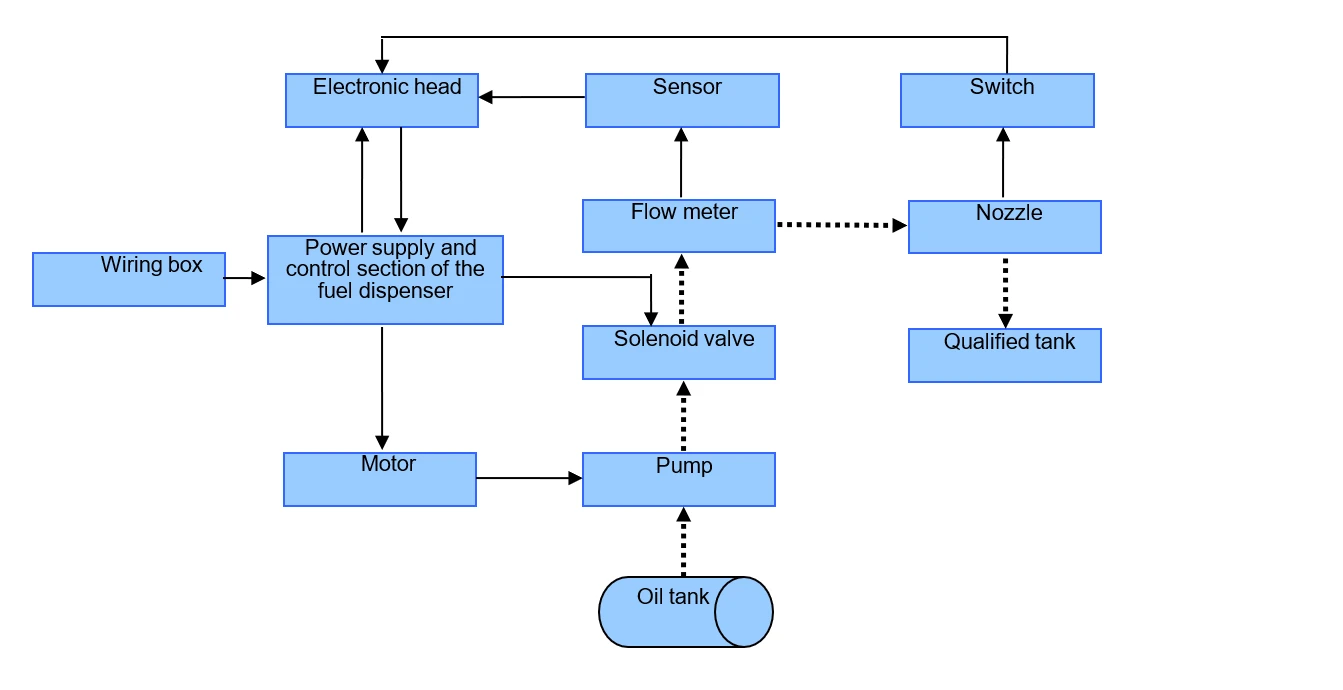

Tipo de succión de dispensador de combustible
Tipo sumergible de surtidor de combustible
indica la dirección de entrega de la señal actual y el movimiento mecánico
indica la dirección del flujo de combustible
Esquema eléctrico
